產品特點

· 泵體電機直連式，結構緊湊；泵體采用流線型設計，泵體設置加強筋，外形美觀。
· 采用CFD水力模型優化設計，通過模型優化設計及泵動態特征分析方法，有效提高了泵效率，擴寬了泵的運行范圍。鑄件采用樹脂砂造型，過流部件的模具采用數控成型，保證了部件的尺寸精度及表面的光潔度。
· 采用FEM優化設計產品主要結構件，復核零件的結構設計合理性及抗載荷要求。
· 選用效能高的三相異步電動機，效率指標符合國家標準GB 18613《中小型三相異步電動機能效限定值及能效等級》的能效標準絕緣等級F級。

工作條件及性能參數范圍

· 流量范圍：5-100L/S
· 電機級數：2級
· 介質溫度：≤80°度
· 進出口直徑：50mm-300mm
· 允許進口壓力：0.4Mpa
· 壓力范圍：0.3-2.0MPa
· 進出口法蘭壓力等級：1.6Mpa
若用戶有特殊要求，需要在訂貨時說明，根據用戶特殊要求進行生產

產品用途

· 可應用于工業、民用建筑物消防系統（消防栓滅火系統、自動噴淋系統）的供水。

性能參數

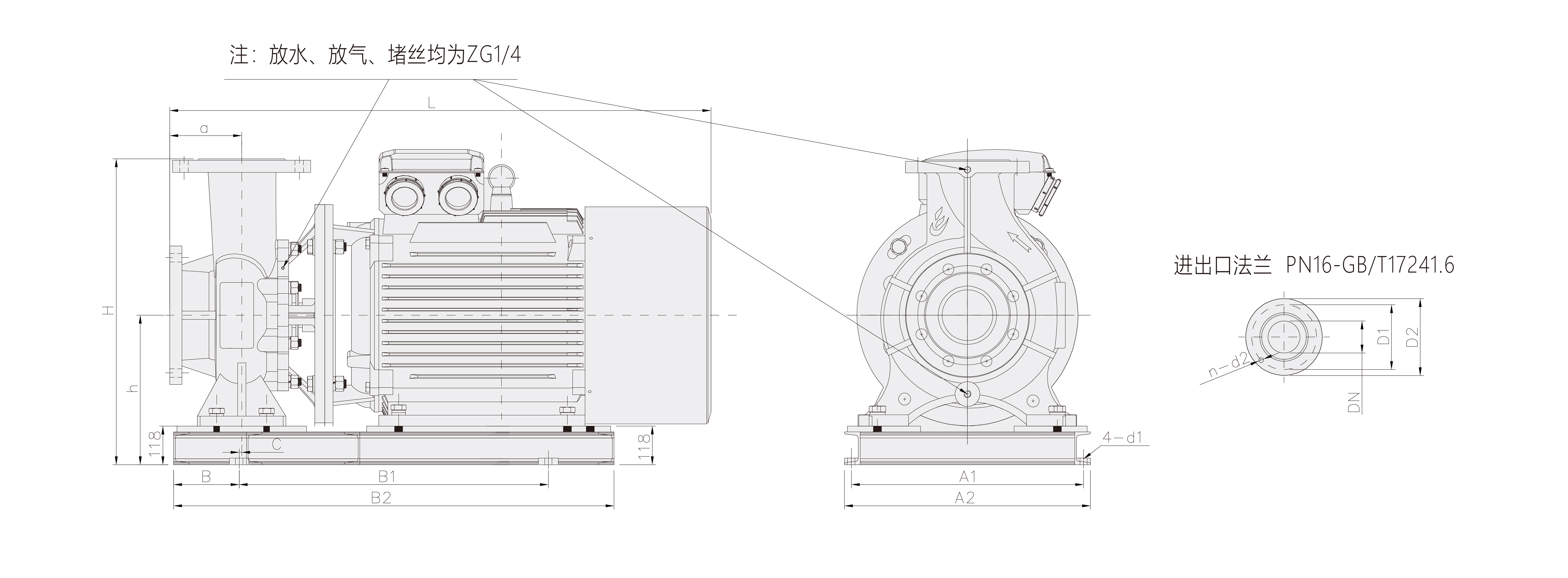

安裝結構圖

安裝尺寸圖
